您当前的位置:首页 > 振动筛分设备 > 直线振动筛

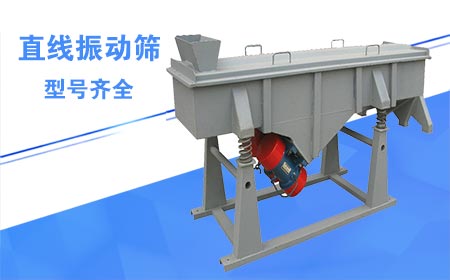

直线振动筛

产品特点:直线振动筛主要用于粉状或颗粒状物料筛分及液体物料过滤,筛分细度可达325目/英寸;根据客户要求可单层或多层使用,可达五层。
稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等。
可单层或多层使用,筛框一般为木制结构,若产量要求较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。

适用物料:砂糖、盐、味精、鸡精、椰果粒、冷冻饺子等;颗粒药丸、微丸、中药饮片等;铁粉、铝粉、铅粉、铜粉、合金粉、金属冶金粉末等。

适用行业:食品行业、医药行业、冶金矿业、化工行业。

  • 筛网目数1~500目
  • 生产能力0.1-20t/h
直线振动筛

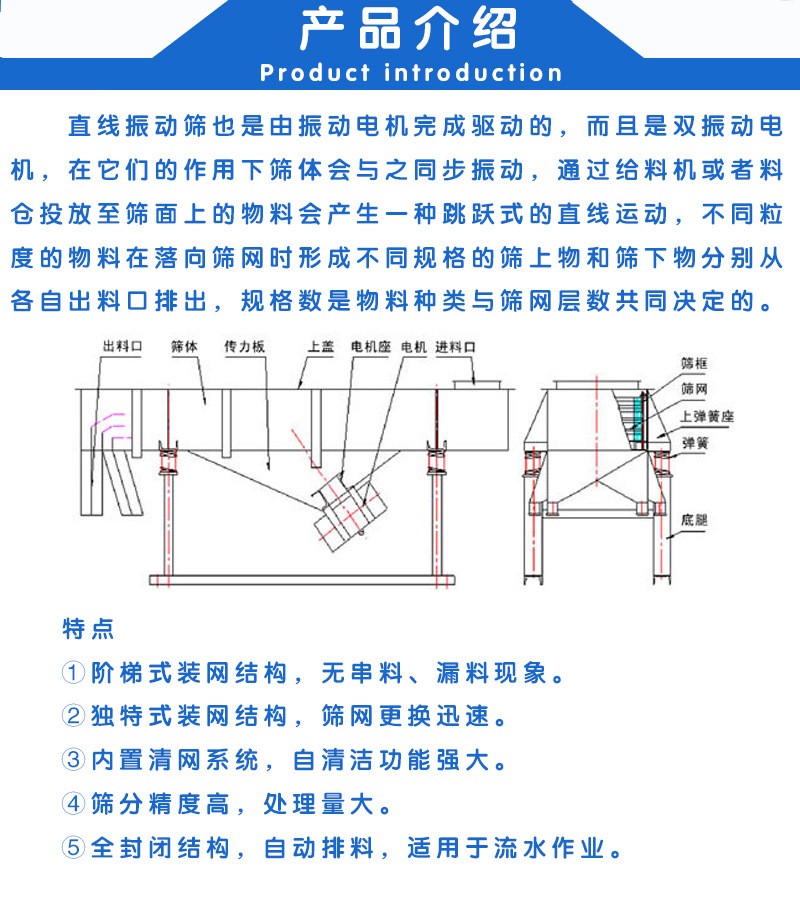

直线振动筛产品介绍

巨宝直线筛是双振动电机驱动。当两台振动电机做同步、反向运转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此物料在直线筛机上的运动轨迹为直线向前做抛物线运动。
详情咨询:186-3909-0355

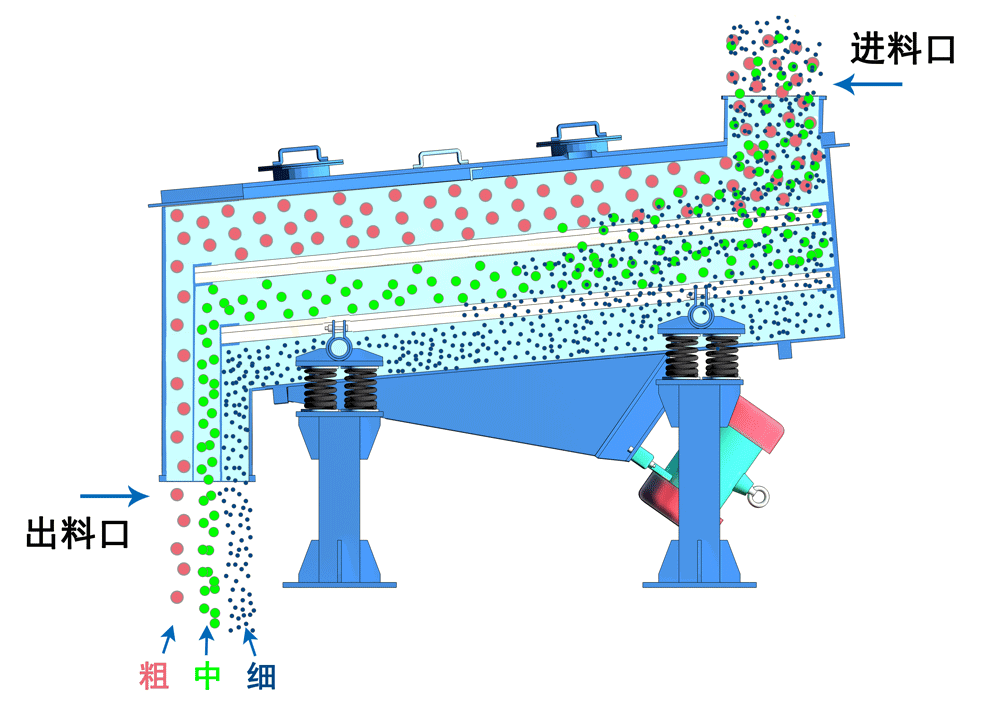

直线振动筛工作原理
两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
直线振动筛剖面图
直线振动筛由筛箱、振动电机、减振系统及底架等组成。筛箱由槽体、上盖、进料口、筛框、筛板(网)、衬网、出料口等组成。减振系统由阻尼弹簧和弹簧座等组成。
直线振动筛振动电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行设计制造。
详情咨询:186-3909-0355

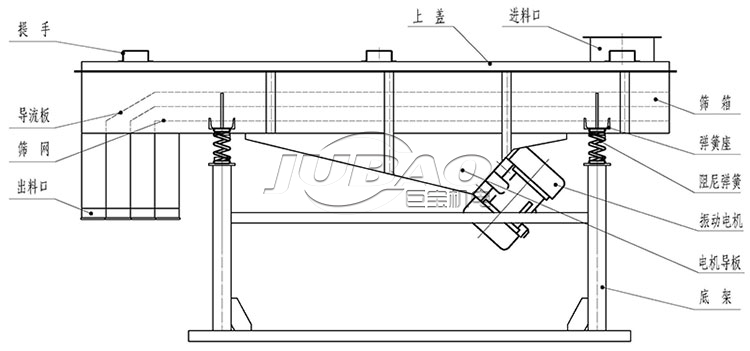

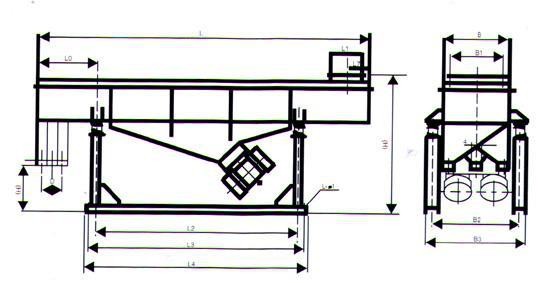

直线振动筛结构图



详情咨询:186-3909-0355

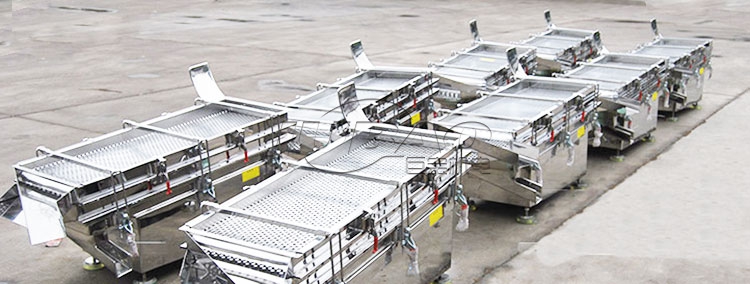

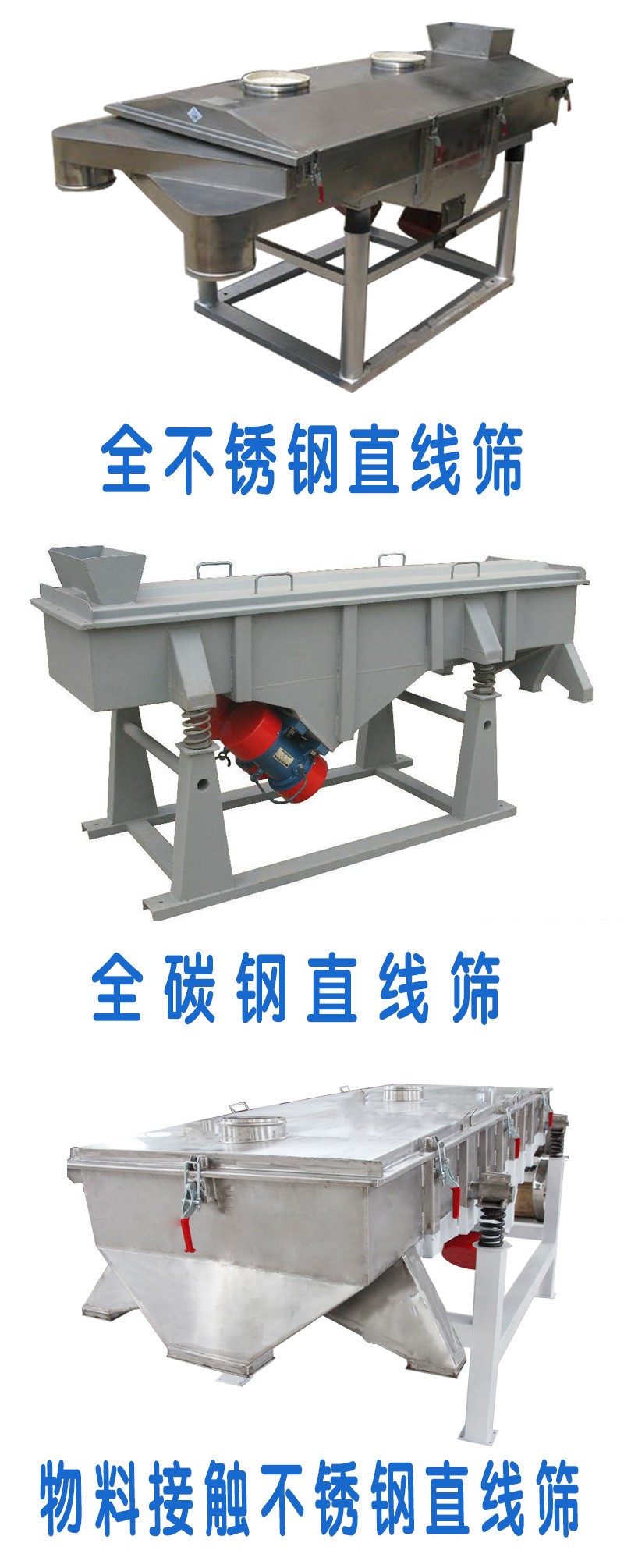

直线振动筛产品实拍

详情咨询:186-3909-0355
直线振动筛
直线振动筛

直线振动筛产品参数

产品型号 公称尺寸(mm) 物料颗粒(mm) 筛面倾角 振幅mm 层数 功率(KW)
ZXS-520 500×2000 0.074-10 1°-7° 3-4.5 1-6 2×(0.37-0.75)
ZXS-525 500×2500 0.074-10 1°-7° 3-4.5 1-6 2×(0.37-0.75)
ZXS-530 500×3000 0.074-10 1°-7° 3-4.5 1-6 2×(0.55-1.1)
ZXS-535 500×3500 0.074-10 1°-7° 3-4.5 1-6 2×(0.55-1.1)
ZXS-1020 1000×2000 0.074-10 1°-7° 3-4.5 1-6 2×(0.55-1.1)
ZXS-1025 1000×2500 0.074-10 1°-7° 3-4.5 1-6 2×(1.1-1.5)
ZXS-1030 1000×3000 0.074-10 1°-7° 3-4.5 1-6 2×(1.1-1.5)
ZXS-1035 1000×3500 0.074-10 1°-7° 3-4.5 1-6 2×(1.5-2.2)
ZXS-1040 1000×4000 0.074-10 1°-7° 3-4.5 1-6 2×(1.5-2.2)
ZXS-1225 1200×2500 0.074-10 1°-7° 3-4.5 1-6 2×(1.5-2.2)
ZXS-1230 1200×3000 0.074-10 1°-7° 3-4.5 1-6 2×(1.5-3)
ZXS-1235 1200×3500 0.074-10 1°-7° 3-4.5 1-6 2×(1.5-3)
ZXS-1530 1500×3000 0.074-10 1°-7° 3-4.5 1-6 2×(2.2-3)
ZXS-1535 1500×3500 0.074-10 1°-7° 3-4.5 1-6 2×(2.2-3)
ZXS-1540 1500×4000 0.074-10 1°-7° 3-4.5 1-6 2×(2.2-3)
